很多人以為找設計師設計就是做效果圖，那就大錯特錯了，要真正計算下來，一套完整的家裝設計圖紙總共有10多個種類，而效果圖只是其中一個可有可無的類型而已，下面就跟著小易來看下一套完整的家裝設計圖紙到底包括哪些內容？

原始布局圖

原始布局圖是整個設計的原始框架，所有的設計都是圍繞著原始布局圖展開的。設計師要先用CAD將紙質版的原始布局“臨摹”到電腦上，才能開始設計。這里要注意，原始布局圖的尺寸是要設計師實際測量后標注繪制，別忘了，人工費、材料費、管理費、設計費都是按㎡計算，所以這張圖紙直接影響到你的預算。

墻體改建圖

有很多小公司不畫這張圖，認為是可有可無，但是一個好的設計師是不會省略這一步的，因為承重墻對于整個裝修至關重要，不僅僅是安全因素，承重墻不能動，那就好比一個人的骨架，有了堅固的骨架，才能有血有肉。承重墻就好比是整個房間設計的骨架。

平面布置圖

前面兩張圖紙可以視為設計的準備階段，平面布置圖就是全套設計的開場哨。標明所有線條的尺寸，明確每一個空間的功能。后面所有的設計將全部圍繞著平面布置圖展開。是整個設計含金量最高的一張，也是業主最關注的一張圖紙。

頂面布置圖

首先是圖紙數量，有幾個空間就應該有幾張頂面布置圖。頂面布置圖包括燈的位置、吊頂的造型、材料、空調位置、浴霸位置。還有燈具、吊頂材料的尺寸標注。頂面布置圖直接影響著房間的空高。

地面鋪裝圖

地面材質圖，顧名思義是關于地面材質的任何內容的。它標明需要鋪設的地面材料種類、地面拼花、材料尺寸及不同材料分界線。比如地面是鋪瓷磚還是地板，或者是其他材料，裝不裝地暖，多大尺寸的地磚和地板，在這個圖紙里面就要全部呈現。

強、弱電分布圖

首先要知道哪些是電器用到的是強電，哪些是弱電。家中的家電、燈具都屬于強電，網絡、有線電視、電話、背景音樂等屬于弱電。你可以把你的房間想象成一個立方體，那電線就是里面的線條，我們用幾何知識就知道：兩點之間，直線距離最短，所以電線是否在按照安裝原則的條件線，用到最短線材，根據這電路分布圖，就一目了然了。

開關插座分布圖

這牽涉到生活的功能需要，哪些地方要用電，就要在哪個位置合理布點，現代社會的發展又跟以前不一樣。比如wifi要覆蓋，必要需要信號中繼設備，那么那個位置就需要多一個插座，床頭除了臺燈插座，也要考慮手機充電插座，這些在初步設計的時候都要考慮到。

水路改造圖

水路和電路一樣，需要有自己獨立的鋪設線路，圖上要標明衛生間、廚房等處的給、排水線路的平面布置圖，還應該標注出冷熱水的具體分布。如果有可能，盡量要施工單位免費提供光盤影像記錄，標注準確的施工位置給日后維修也能帶來方便。

節點圖

在圖中標明造型尺寸，標明材料等。一般這種圖紙給施工人員比較多。細節決定成敗，一定要溝通好用什么材料，用多少，小心公司后面偷工減料。

立面圖

如果說之前的地面、頂面布局圖是每個空間一張還OK，那么立面圖就是設計師們每套家裝設計方案要攻克的一座高峰。因為一個空間有四個面，所以一個房間需要四張立面圖，其中還包括了電視墻的設計，定制衣柜、定制廚柜的的布局設計。立面圖可以說是整套設計的魂，更是生成效果圖的基礎。

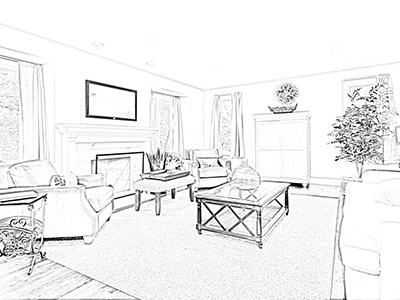

效果圖

很多業主對點、線、面構成的CAD施工圖紙并不感冒，他們更愿意看到裝修后的效果，所以很多業主愿意將設計圖紙生成效果圖。但是一個空間只能支持一張平面效果圖，所以現在也有360全景效果圖，甚至有可以交互互動的VR情景效果圖。效果圖有專業的公司用專業的設備生成，所以一般設計師在這里都是外包制圖。

定制家具圖紙

一般這個圖紙不再由家裝設計師繪制，而是專業的定制家具設計師來繪制，主要是定制衣柜、定制廚柜兩大類，牽涉到柜體尺寸、收納空間大小、柜體內部功能。

軟裝搭配方案

越來越多的業主開始重視軟裝，軟裝設計師市場也越來越大，軟裝設計方案通常以PPT形式呈現給業主，以墻面為基礎，讓業主直觀的看到裝飾、配飾的樣式、墻紙布藝色彩的搭配、家中綠植的擺放等。軟裝設計往往與硬裝設計是分開的。
